CHAOYANG市政府重點支持的高新技術企業、省級技術鑑定中心、省級「兩化融合」示範企業，國家《玻璃切割成套設備》行業標準制定單位，朝陽集團…

蚌埠朝陽集團機械有限公司，國家《玻璃切割成套設備》行業標準制定企業，玻璃切割機行業領導(dǎo )品牌。專業研發生產：智能磁懸浮玻璃切割流水線(xiàn )、全自動玻璃切割流水線(xiàn )、全自動夾層玻璃切割機、智能夾層玻璃生產線(xiàn )、智能快速玻璃上下片臺、高速玻璃清洗機等玻璃加工設備。

精品Ⅰ

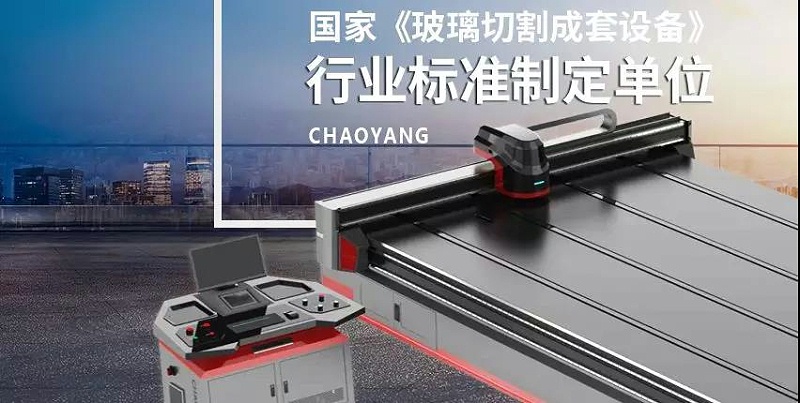

全自動智能「磁懸浮」玻璃切割

CHAOYANG

微信圖片_20191025111258

適用範圍： 它的適用範圍十分廣泛，可應用於汽車、家電、家私、工藝品、建築等高端玻璃的切割；

切割精度： 採用高速靜音直線(xiàn )導(dǎo )軌，橫梁採用優質合金鋁加工而成，框架工藝整體加工，驅動部分採用先進的磁懸浮直線(xiàn )電機，取代了傳統齒輪運動產生的傳動間隙和誤差，減少插補運動時因傳統系統滯後帶來的跟蹤誤差，通過直線(xiàn )位置檢測反饋控制，大大提高工具機的定位精度，保證切割時的高精度，更穩定更安全；

切割速度： 先進的磁懸浮直線(xiàn )電機結合閉環系統，反應異常靈敏快捷，運動安靜，噪音低。切割速度高達240m/min，他的特點更快更精更安全；

機械設計： 設備經過專業的結構(gòu )軟體分析，機臺的穩定，動態平衡，力學強度完美匹配，並確保桌臺結構(gòu )不變形；電櫃採用360度旋轉操作臺，可根據喜好隨意調節；設備具有一鍵復位功能，大大提高工作效率，使用安全省心。整體設計靈動流暢。

設備性能： 在進行切割時根據玻璃厚度自動調節壓力，刀頭360度旋轉，並裝有下刀保護功能，有效防止損壞零件及玻璃；更有掃描定位系統、補償功能等等，設備人性化設計精簡易操作，是匠心玻璃切割設備的不二之選。

精品Ⅱ

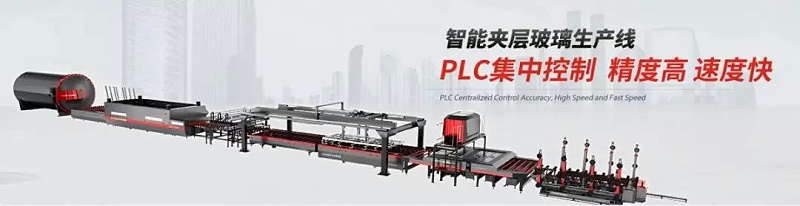

智能夾層玻璃生產線(xiàn )

CHAOYANG

微信圖片_20191025111457

●全自動機械式上片機翻轉臂經過325000次的結構(gòu )剛性及耐疲勞試驗，一鍵式操作、自動運行；

●玻璃清洗乾燥機本機共3對毛刷輥和2對風刀,清洗不同厚度玻璃的間隙是人工設定，自動升降；

●定位輸送機速度調節方式：變頻調節；

●開合式合片機設計萬向球式升降臺，合片時上、下玻璃對準用；

●吸盤吊架行走位置及升降由人工操作遙控，吸盤到位自動檢測，開真空或釋放；

●PVB旋轉三滾筒機輥筒可裝不同厚度、寬度、顏色的PVB，並在HMI人機界面上進行註冊，需要時在界面上選擇需用的PVB卷可自動旋轉到位；

●過渡輸送機為發揮本線(xiàn )最佳同步、均衡、快速生產而設計。

●獨立輥壓機加熱段及預熱段裝有中波紅外線(xiàn )加熱元件，有效地對中間PVB進行加熱；

●玻璃高壓釜:工藝曲線(xiàn )工藝程序由PLC控制彩色觸控螢幕顯示,在升溫升壓過程中,設有溫度壓力互等程序,保證溫度壓力設定工藝曲線(xiàn )合理運行。在恆溫恆壓過程中,設有自動調溫控制。設有超溫超壓控制和自動開啟排氣裝置。

設備結構(gòu )

自動機械式上片機

加速過渡段(可選配)

節能高速清洗機

高精度定位輸送機

自動吸盤吊架機

多功能六滾筒PVB系統

加速過渡段

輻射、強制對流輥壓機

加速過渡段(可選配)

擺架式機械下片機、

高效、節能、快速高壓釜

精品Ⅲ

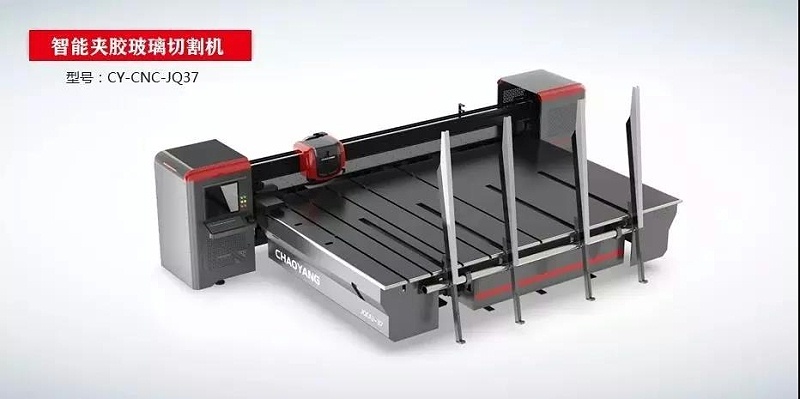

自動夾膠玻璃切割機

CHAOYANG

微信圖片_20191025111548

工作方式：

設備通過安裝在橫梁導(dǎo )軌上的上切割刀與下切割刀對放在工作檯面上的夾層玻璃進行切割，設備通常切割方形和四B邊形玻璃板，但它也可以執行雙角度切割（「非方形」）；通過使用操作終端設置切割尺寸；可實現玻璃的上下掰片功能，加熱單元加熱後，對夾層玻璃進行分離；最後對將玻璃片固定在一起的塑料材料進行切割分離，從而實現了一整套的切割流程。

技術參數：

❖最大切割玻璃寬度:120mm-3700mm;

❖單片玻璃厚度:3-10mm;

❖最大切割速度:80m/min;

❖外形尺寸:長3600mmx寬6000mmx高1400mm;

❖設備工作高度:900±30mm;

❖安裝電源:AC380V/50HZ;(特殊情況可根據客戶要求調整);

❖安裝總功率:20KW;

❖設備重量:4000Kg。

精品Ⅴ

智能除膜玻璃切割機

CHAOYANG

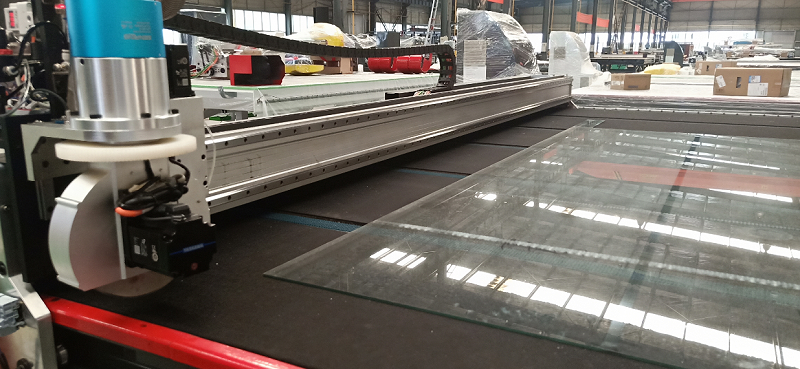

除膜

除膜長度範圍：系統控制，整機專業定製，滿足各種除膜長度及形狀的需求。

除膜寬度：採用光電掃描系統自動錄入玻璃的位置，然後通過除膜裝置上的伺服電機帶動齒輪旋轉，實現磨輪360º旋轉，受力均勻，通過與磨輪直連的伺服電機帶動磨輪旋轉從而達到除膜效果。

工作效率：除膜裝置採用日本安川伺服電機控制，保證除膜的速度和流暢性。

1)切割玻璃厚度範圍：3～19mm；

2)切割玻璃直線(xiàn )精度：±0.35

3)切割玻璃異形精度：±0.40

4)切割玻璃速度：0-160min；

5)玻璃輸送速度：0-25m/min；

6)除膜輪規格：¢200*¢76.2*20

7)除膜速度：0-60m/min

8)除膜輪轉數：2000-4000/min

該設備運行速度快，運行平穩，控制精度高，控制器結構(gòu )模塊化。

收塵功能：設有吸塵裝置：可吸LOW-E金屬膜粉塵，經過技術部不斷測試更新，吸塵裝置裝卸自如，吸塵測試合格。

安全性：人機界面、系統控制，避免人與切割除膜裝置直接接觸。流水線(xiàn )切割模式、光電定位切割模式、直接切割模式通過選項自由設置。除膜跟隨，加工過程中能隨時實現自動切割模式與空運行模式切換。

精品Ⅵ

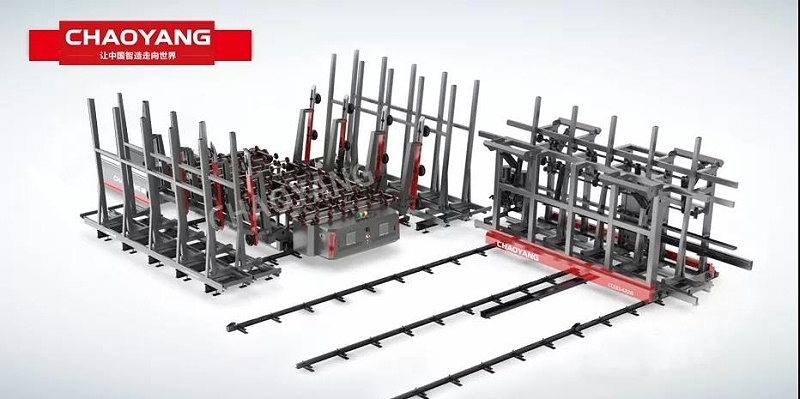

玻璃原片智能倉(cāng )儲系統

CHAOYANG

微信圖片_20191025112001

倉(cāng ) 儲

工作原理：

生產人員根據當天ERP生產的訂單，發送到切割系統的優化軟體，通過優化軟體自動排版生成需要的原片玻璃規格型號和數量，數據同步傳到倉(cāng )儲系統，智能穿梭車將需要的原片玻璃從倉(cāng )儲架位上拽出，再快速移動到上片臺旁邊的上片位，上片臺開始上片、輸送、切割、輸送及掰片；玻璃的尺寸、厚度、膜系等等相關信息錄入到資料庫後，庫存位資料與中控中心的資料同步並共享。

主要性能：

●每個上片工位可配兩個上片位，做一個備一個，保證生產不間斷；

●管理人員通過聊天工具可實時了解生產數據和異常情況，大大降低了管理；

●生產數據和ERP連接並反饋給ERP，使ERP增加更具粘性的遠程管控；

●配PC機及無線(xiàn )掃碼槍，入、出倉(cāng )數據由條碼槍掃描錄入或人工修改錄入，入、出倉(cāng )數據由系統自動更新資料庫；

●ERP/MES與穿梭倉(cāng )系統能自動連結，自動獲取任務，做到無人智能操作；

●路徑優化，當多個倉(cāng )儲架位都滿足需求時，可根據設定的優先權選擇存儲位。
